طراحی و کاربرد دیگ بخار

دیگ‌های بخار بسته به نوع طراحی، عملکرد و کاربردشان به دسته‌های مختلفی تقسیم می‌شوند که هرکدام ویژگی‌ها و مزایای خاص خود را دارند. در اینجا، انواع دیگ‌های بخار را بررسی می‌کنیم:

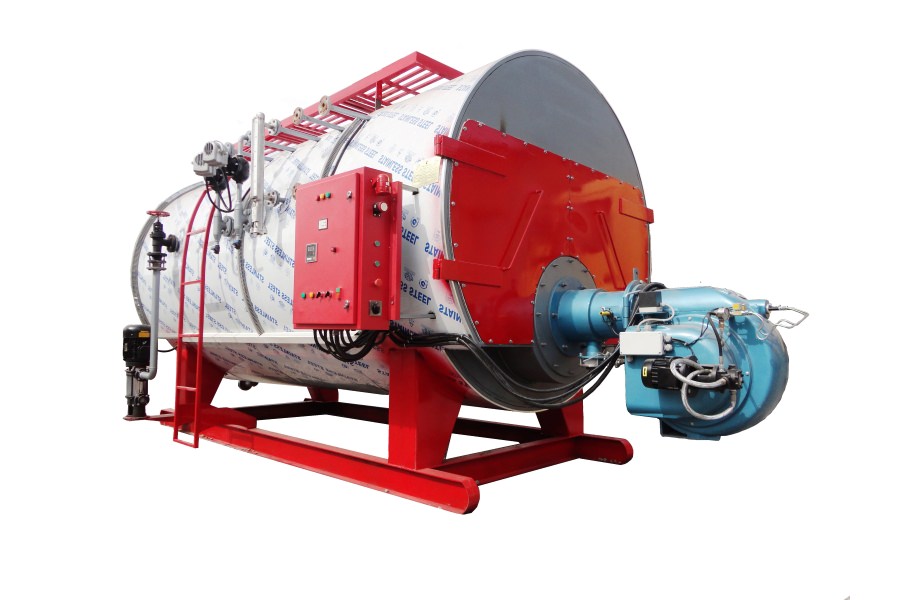

دیگ بخار فایرتیوب (Fire-Tube Boiler)

دیگ بخار فایرتیوب یکی از رایج‌ترین انواع دیگ‌های بخار است که در صنایع مختلف استفاده می‌شود. در این نوع، گازهای داغ حاصل از احتراق از درون لوله‌های فولادی عبور کرده و آب اطراف آن‌ها را گرم می‌کنند تا بخار تولید شود. این دیگ‌ها معمولاً در ظرفیت‌های پایین تا متوسط مورد استفاده قرار می‌گیرند.

یکی از مزایای اصلی دیگ‌های فایرتیوب، طراحی ساده و هزینه نگهداری پایین آن‌ها است. این نوع بویلر به دلیل حجم بالای آب درون خود، توانایی حفظ دما و فشار را برای مدت طولانی دارد که باعث پایداری عملکرد آن می‌شود. همچنین، نصب و بهره‌برداری از این مدل به نسبت سایر دیگ‌ها راحت‌تر است.

این دیگ‌ها بیشتر در کاربردهایی مانند سیستم‌های گرمایشی، استریلیزاسیون در بیمارستان‌ها، صنایع غذایی و تولید بخار برای فرآیندهای صنعتی مورد استفاده قرار می‌گیرند. از آنجا که ظرفیت تولید بخار این دیگ‌ها محدود است، در صنایعی که به حجم زیاد بخار نیاز دارند، کمتر مورد استفاده قرار می‌گیرند.

با این حال، دیگ‌های فایرتیوب معایبی نیز دارند. مهم‌ترین آن‌ها محدودیت در فشار کاری است، به طوری که برای فرآیندهایی که نیاز به بخار با فشار بالا دارند، مناسب نیستند. همچنین، به دلیل تماس مستقیم گازهای داغ با لوله‌ها، احتمال خوردگی و فرسایش در این مدل نسبت به سایر دیگ‌ها بیشتر است.

دیگ بخار واترتیوب (Water-Tube Boiler)

در دیگ‌های واترتیوب، بر خلاف مدل فایرتیوب، آب درون لوله‌های باریک جریان دارد و گازهای داغ حاصل از احتراق در اطراف لوله‌ها قرار می‌گیرند. این طراحی باعث افزایش بازده حرارتی و کاهش وزن کلی دیگ می‌شود و آن را برای کاربردهای با فشار بالا ایده‌آل می‌سازد.

یکی از ویژگی‌های بارز این نوع دیگ، توانایی تولید بخار در فشارهای بسیار بالا است. این ویژگی باعث شده است که دیگ‌های واترتیوب در نیروگاه‌های حرارتی، پالایشگاه‌ها و صنایعی که نیاز به حجم بالایی از بخار دارند، به‌طور گسترده مورد استفاده قرار گیرند.

علاوه بر فشار بالا، راندمان حرارتی این دیگ‌ها نیز بیشتر از مدل‌های فایرتیوب است. لوله‌های باریک‌تر و سطح تبادل حرارت بیشتر، موجب افزایش سرعت انتقال گرما و کاهش مصرف سوخت می‌شود. به همین دلیل، این دیگ‌ها برای محیط‌های صنعتی که به بهره‌وری انرژی اهمیت می‌دهند، گزینه مناسبی هستند.

با وجود این مزایا، دیگ‌های واترتیوب به نگهداری و نظارت دقیق‌تری نیاز دارند. به دلیل فشار بالای کارکرد، احتمال ترک‌خوردگی و نشتی در لوله‌ها بیشتر است و لازم است به‌طور منظم بازرسی شوند. همچنین، هزینه ساخت و نصب این نوع دیگ‌ها بالاتر از مدل‌های فایرتیوب است.

دیگ بخار الکتریکی (Electric Boiler)

دیگ‌های بخار الکتریکی از انرژی الکتریکی برای گرم کردن آب و تولید بخار استفاده می‌کنند. این نوع دیگ‌ها معمولاً در محیط‌هایی که دسترسی به سوخت‌های فسیلی محدود است یا در مکان‌هایی که نیاز به بخار با ظرفیت کم تا متوسط وجود دارد، استفاده می‌شوند.

یکی از مهم‌ترین مزایای دیگ‌های الکتریکی، پاک بودن آن‌ها است. این دیگ‌ها هیچ‌گونه آلاینده‌ای تولید نمی‌کنند و نیازی به دودکش ندارند، بنابراین گزینه مناسبی برای محیط‌های داخلی، بیمارستان‌ها و آزمایشگاه‌ها هستند. همچنین، طراحی آن‌ها فشرده بوده و فضای کمتری را اشغال می‌کنند.

با این حال، هزینه برق مصرفی این دیگ‌ها در مقایسه با سوخت‌های فسیلی معمولاً بالاتر است. بنابراین، در مکان‌هایی که هزینه برق زیاد است، استفاده از دیگ بخار الکتریکی ممکن است از نظر اقتصادی مقرون‌به‌صرفه نباشد.

همچنین، این دیگ‌ها نیاز به سیستم احتراق ندارند و نگهداری از آن‌ها بسیار ساده‌تر از مدل‌های دیگر است. به همین دلیل، در مکان‌هایی که نیاز به عملکرد پایدار و هزینه‌های عملیاتی پایین‌تر دارند، انتخاب ایده‌آلی محسوب می‌شوند.

نکات مهم در انتخاب و نگهداری دیگ بخار

ظرفیت و فشار کاری

انتخاب ظرفیت و فشار کاری مناسب برای دیگ بخار یکی از مهم‌ترین عوامل تأثیرگذار بر عملکرد و بهره‌وری سیستم است. اگر ظرفیت دیگ کمتر از مقدار موردنیاز باشد، توانایی تولید بخار کافی برای فرآیندهای صنعتی یا گرمایشی را نخواهد داشت، که این امر منجر به افت فشار و عملکرد نامناسب سیستم می‌شود. در مقابل، اگر ظرفیت بیش‌ازحد نیاز انتخاب شود، انرژی زیادی هدر خواهد رفت و هزینه‌های عملیاتی افزایش پیدا خواهد کرد.

عوامل متعددی بر تعیین ظرفیت مناسب دیگ بخار تأثیر می‌گذارند، از جمله میزان مصرف بخار در طول روز، نیازهای متغیر در ساعات اوج مصرف و نرخ تبخیر موردنیاز برای کاربردهای مختلف. برای محاسبه ظرفیت بهینه، باید تمام این عوامل در نظر گرفته شوند تا از عملکرد مداوم و کارآمد سیستم اطمینان حاصل شود.

فشار کاری نیز یکی دیگر از نکات کلیدی در انتخاب دیگ بخار است. دیگ‌های بخار با فشار پایین معمولاً برای کاربردهای گرمایشی و صنایع غذایی استفاده می‌شوند، درحالی‌که دیگ‌های فشار بالا در نیروگاه‌ها و صنایع سنگین موردنیاز هستند. انتخاب نادرست فشار کاری می‌تواند منجر به عملکرد نامناسب سیستم و حتی خرابی تجهیزات شود.

توجه به استانداردهای ایمنی در هنگام انتخاب ظرفیت و فشار کاری بسیار مهم است. دیگ‌هایی که با فشار بالا کار می‌کنند نیاز به تجهیزات ایمنی بیشتری دارند، مانند شیرهای اطمینان و سیستم‌های کنترل فشار، که باعث افزایش هزینه‌های اولیه خواهند شد. بااین‌حال، رعایت این نکات می‌تواند از حوادث ناگوار جلوگیری کند.

درنهایت، مشاوره با متخصصان در هنگام انتخاب دیگ بخار صنعتی ضروری است. مهندسان با تجربه می‌توانند بهترین گزینه را با توجه به نیازهای خاص هر مجموعه پیشنهاد دهند و از انتخاب دیگی که با ظرفیت یا فشار نامناسب کار کند، جلوگیری کنند. این موضوع نه‌تنها در کاهش هزینه‌ها، بلکه در افزایش طول عمر دیگ بخار نیز مؤثر خواهد بود.

کیفیت آب ورودی

کیفیت آب ورودی یکی از مهم‌ترین فاکتورها در بهره‌وری و طول عمر دیگ بخار است. آب نامناسب می‌تواند باعث ایجاد رسوبات، خوردگی و کاهش راندمان حرارتی شود که درنهایت هزینه‌های نگهداری و تعمیر را افزایش خواهد داد. بنابراین، استفاده از آب تصفیه‌شده و کنترل کیفیت آن به‌صورت منظم، امری ضروری محسوب می‌شود.

یکی از مشکلات رایج در آب نامناسب، سختی بالای آن است. آب سخت دارای یون‌های کلسیم و منیزیم است که می‌توانند به‌مرورزمان در لوله‌ها و مبدل‌های حرارتی رسوب کنند. این رسوبات باعث کاهش انتقال حرارت و افزایش مصرف انرژی می‌شوند. برای جلوگیری از این مشکل، استفاده از سختی‌گیرها و سیستم‌های فیلتراسیون پیشنهاد می‌شود.

خوردگی یکی دیگر از مشکلاتی است که می‌تواند ناشی از کیفیت پایین آب باشد. آب دارای اکسیژن و دی‌اکسیدکربن محلول می‌تواند به‌مرورزمان لوله‌ها و قطعات فلزی را خورده و باعث نشتی و خرابی دیگ شود. برای جلوگیری از این مشکل، می‌توان از مواد شیمیایی ضدخوردگی و سیستم‌های حذف اکسیژن مانند دی‌گازور استفاده کرد.

یکی دیگر از نکات مهم در کیفیت آب ورودی، میزان مواد جامد محلول در آن (TDS) است. افزایش TDS در آب باعث ایجاد کف و تشکیل رسوبات در داخل دیگ بخار می‌شود که می‌تواند منجر به کاهش بازدهی و افزایش فشار داخلی شود. برای کنترل این موضوع، استفاده از سیستم‌های بلودان (Blowdown) جهت تخلیه آب آلوده و جایگزینی با آب تازه توصیه می‌شود.

درنهایت، بررسی کیفیت آب باید به‌صورت منظم و با استفاده از تست‌های شیمیایی انجام شود. بسیاری از کارخانه‌ها از آزمایشگاه‌های داخلی یا شرکت‌های تخصصی برای این منظور استفاده می‌کنند. رعایت این نکات باعث افزایش عمر مفید دیگ بخار و بهبود عملکرد آن خواهد شد.

پیشنهاد میکنم سری به صفحه لباسشویی صنعتی نیز زده و با انواع مدل آن آشنا شوید

 بازرسی و نگهداری منظم

نگهداری منظم دیگ بخار یکی از کلیدی‌ترین عوامل برای افزایش طول عمر و کارایی آن است. بسیاری از مشکلاتی که منجر به خرابی دیگ‌های بخار می‌شوند، در اثر عدم سرویس به‌موقع و بی‌توجهی به نکات نگهداری ایجاد می‌شوند. بنابراین، برنامه‌ریزی برای بازرسی و سرویس‌های دوره‌ای امری ضروری است.

یکی از مهم‌ترین اقداماتی که باید در نگهداری دیگ بخار انجام شود، بررسی منظم فشار و دمای سیستم است. افزایش ناگهانی فشار یا دما می‌تواند نشان‌دهنده مشکلاتی در تنظیمات مشعل، رسوب‌گذاری در لوله‌ها یا عملکرد نامناسب شیرهای اطمینان باشد. در صورت مشاهده هرگونه نوسان غیرعادی، باید بلافاصله اقدامات اصلاحی انجام شود.

تمیز کردن دیگ بخار به‌طور منظم نیز از اهمیت بالایی برخوردار است. تجمع رسوبات در لوله‌های حرارتی می‌تواند باعث کاهش راندمان انتقال حرارت شده و مصرف انرژی را افزایش دهد. استفاده از روش‌های شیمیایی یا مکانیکی برای تمیزکاری می‌تواند از مشکلات ناشی از رسوب‌گذاری جلوگیری کند.

علاوه بر بخش‌های داخلی، بررسی قسمت‌های خارجی دیگ نیز اهمیت دارد. نشتی‌ها، ترک‌های احتمالی و خوردگی‌های سطحی باید به‌سرعت شناسایی و ترمیم شوند. همچنین، عملکرد صحیح سیستم‌های کنترل و ایمنی مانند شیرهای اطمینان، فشارسنج‌ها و نمایشگرهای سطح آب باید به‌صورت مداوم بررسی شوند.

درنهایت، داشتن یک برنامه ثبت و گزارش‌گیری از وضعیت دیگ بخار می‌تواند کمک کند تا تمامی فعالیت‌های نگهداری به‌درستی انجام شود. این گزارش‌ها باید شامل جزئیاتی از تاریخچه سرویس‌ها، مشکلات مشاهده‌شده و اقداماتی که برای رفع آن‌ها انجام‌شده است، باشند. این کار باعث می‌شود که نگهداری دیگ به شکل دقیق‌تری مدیریت شده و مشکلات احتمالی زودتر شناسایی شوند.

 مصرف انرژی و راندمان

افزایش راندمان انرژی در دیگ‌های بخار یکی از مهم‌ترین اهداف هر مجموعه صنعتی است، زیرا هزینه‌های سوخت یکی از بیشترین هزینه‌های عملیاتی در سیستم‌های بخار محسوب می‌شود. انتخاب دیگ با راندمان بالا می‌تواند به کاهش مصرف سوخت و درنتیجه کاهش هزینه‌ها کمک کند.

یکی از راهکارهای اصلی برای بهبود راندمان دیگ بخار، عایق‌بندی مناسب آن است. اتلاف حرارت از طریق بدنه دیگ و لوله‌های بخار می‌تواند باعث هدررفت انرژی شود. استفاده از عایق‌های باکیفیت و مقاوم در برابر حرارت می‌تواند این اتلاف را به حداقل برساند.

استفاده از اکونومایزرها (Economizer) نیز می‌تواند تأثیر زیادی بر کاهش مصرف سوخت داشته باشد. این دستگاه‌ها با استفاده از گرمای گازهای خروجی، آب تغذیه ورودی را پیش‌گرم کرده و باعث بهبود راندمان حرارتی سیستم می‌شوند.

تنظیم مشعل و میزان هوای ورودی به دیگ نیز اهمیت زیادی در بهینه‌سازی مصرف سوخت دارد. مشعل‌هایی که هوای اضافی دریافت می‌کنند، باعث هدررفت انرژی می‌شوند. بنابراین، تنظیم دقیق نسبت سوخت و هوا می‌تواند به کاهش مصرف انرژی و افزایش راندمان کمک کند.

درنهایت، استفاده از سیستم‌های کنترلی هوشمند برای پایش عملکرد دیگ بخار می‌تواند نقش مهمی در کاهش مصرف انرژی داشته باشد. این سیستم‌ها امکان تنظیم خودکار مشعل، کنترل میزان آب تغذیه و پایش راندمان حرارتی را فراهم می‌کنند و درنتیجه می‌توانند عملکرد بهینه‌تری ارائه دهند.

کاربردهای دیگ بخار

 تولید برق

نیروگاه‌های بخار یکی از مهم‌ترین کاربردهای دیگ‌های بخار هستند. در این نیروگاه‌ها، آب در دیگ‌های بخار با فشار بالا تبخیر شده و بخار تولیدی برای چرخاندن توربین‌های بخار و تولید برق استفاده می‌شود.

 صنایع غذایی و نوشیدنی

دیگ‌های بخار در فرآیندهایی مانند پخت، ضدعفونی، فرآوری و بسته‌بندی مواد غذایی نقش کلیدی دارند. بخار تولید شده برای پاستوریزاسیون، استریلیزاسیون و گرم کردن مواد غذایی به کار می‌رود.

 صنایع نفت و گاز

بخار در پالایشگاه‌ها برای فرآیندهایی مانند تقطیر نفت خام و تولید محصولات پتروشیمیایی استفاده می‌شود. همچنین، دیگ‌های بخار برای تمیز کردن و جداسازی مواد نفتی کاربرد دارند.

سیستم‌های گرمایشی و تهویه مطبوع

دیگ‌های بخار برای تأمین گرمایش ساختمان‌های مسکونی، تجاری و صنعتی استفاده می‌شوند. استفاده از بخار در این سیستم‌ها موجب گرمایش یکنواخت و راندمان بالا می‌شود.
